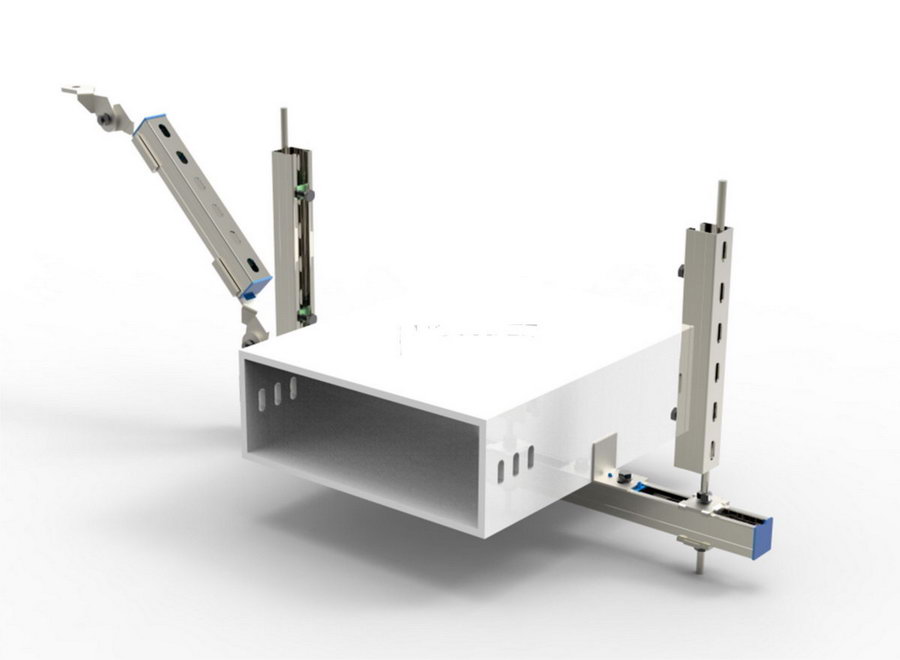

电缆桥架双侧向抗震支架

电缆桥架双侧向抗震支架

一、方案依据
1、《建筑机电工程抗震设计规范》GB50981-2014
2、《建筑抗震设计规范》GB50011-2010
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015
4、国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围
1、开关柜、配电及控制柜(屏)直流屏等电气设备采取防柜(屏)内电气松动、滑动、
倾倒、震脱等抗震措施。
2、柜(屏)间连接的硬母线、接地线,在通过建筑物防震缝、沉降缝处,加设软连接。
3、15kg及以上的电缆桥架和多管共桥架系统,内经大于等于60mm的电气配管。

三、方案要求
1、刚性电缆桥架抗震支撑最大设计间距12米,纵向抗震支撑最大设计间距24米;柔性桥架上述参数减半。
2、桥架两端设置侧向抗震支撑,抗震支撑间距超过最大设计间距时,应在中间增设抗震支撑。
3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。
4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。
5、实际间距需经计算进行调整。
6、节点分布需考虑管径转变和旁通等因素。
7、荷载及长细比将影响节点分布

四、抗震解决方案
