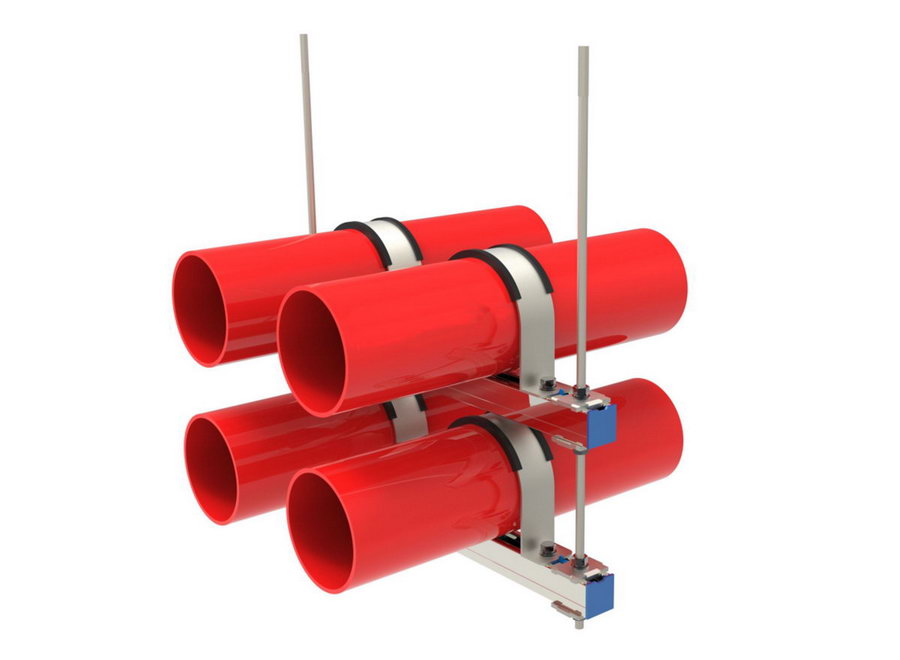

柔性多管龙门抗震支架

柔性多管龙门抗震支架

—、方案依据
1、《建筑机电工程抗震设计规范》GB 50981-2014
2、《建筑抗震设计规范》GB 50011-2010
3、《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015
4、 国家、省、市现行的其它建筑节能相关的法律、法规。

二、方案范围
1、 室内大于或等于 DN65 给水、排水、消防水。
2、 8 度、9 度地区的高层建筑的给水、排水立管直线长度大于 50 米 z 直线长度大于 100
米管线。

三 . 方案要求
1、 室内大于或等于 DN65 给水、排水、消防水抗震支撑最大设计间距 12 米 , 纵向抗震支
撑最 大设计间距 24 米;柔性桥架上述参数减半。
2、 管道两端设置侧向抗震支撑,抗震支撑间距超过最大设计间距时 , 应在中间增设抗震
支撑。
3、 水平管线在转弯处 0.6m 范围内须设置侧向抗震支撑。
4、 门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。
5、 实际间距需经计算进行调整。
6、 节点分布需考虑管径转变和旁通等因素。
7、 荷载及长细比将影响节点分布。

四、抗震解决方案
